[ 概况 ]
本产品主要生产化工管、吸排管、喷砂管、疏浚管、海洋漂浮管等类型的工业用管，本设备分为两种结构，一种为卧式成型机，一种为立式成型机。均可高质量完成对工业用管的制造。 随着国际市场的变革，越来越多的管道生产厂家订购我公司生产的管道成型机，我公司对该设备研发生产已达20年之久，期间一系列的生产和工艺问题均已得到彻底的改善。
[ 产品配置 ]
| 01 | 旋转机头2台 |
|---|---|
| 02 | 主机架体70米（单节6米连接而成，含旋转机头支架） |
| 03 | 行走工作小车1台 |
| 04 | 擦隔离油工作托辊15个（尼龙材质） |
| 05 | 工作托辊15个（橡胶材质） |
| 06 | 行走小车配套的行走道轨、行走齿条、行走拖链、电缆等标准件相应配齐 |
| 07 | F型储管架+翻管支架15套 |
[ 技术要点 ]

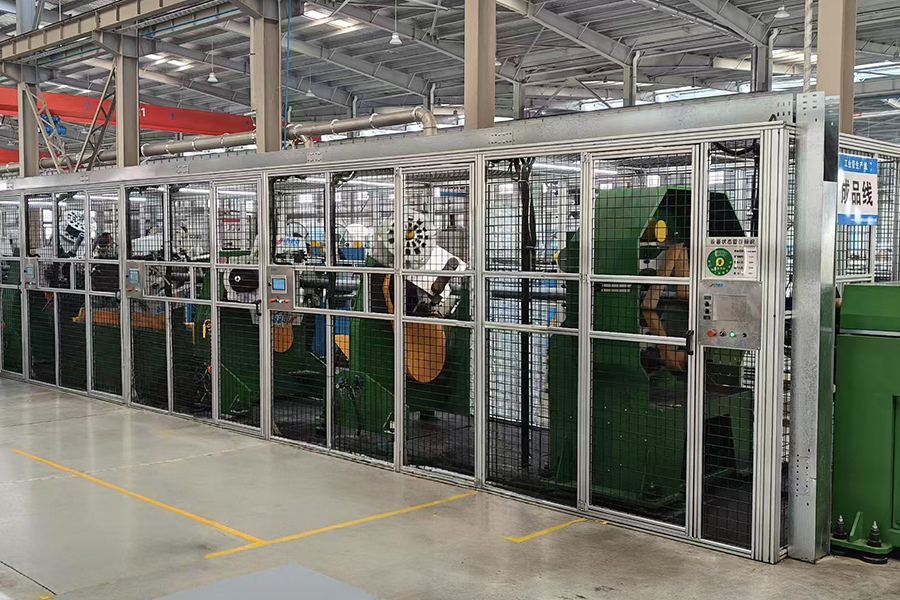

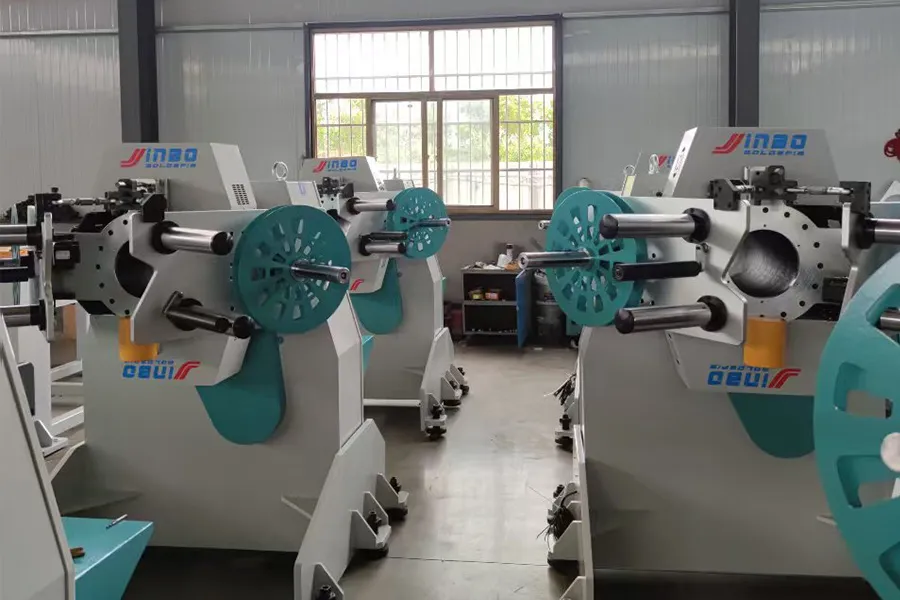

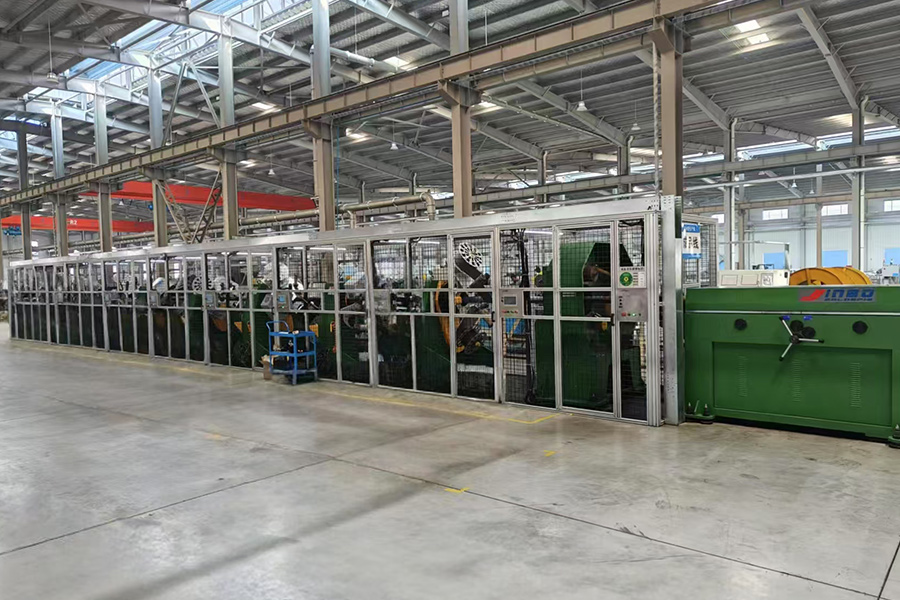

本产品为我公司自主研发专利产品，改变了传统卧式成型机的缠绕方式，立式成型机采用管体不转，片材和线材挂在旋转盘上进行旋转缠绕的方式，大大提高了管体缠绕效率，并且该款设备采用了全伺服方案控制，第 一大优点就是所有片材和线材的张力是恒定值，弥补了片材和线材大小轴张力不同的缺陷。第二大优点就是提升了效率的同时，因为杜绝了管体旋转带来的管体不稳定问题，管体的精度大大提升。
[ 技术参数 ]
|
技术名称 |
参数（配置） |
备注 |
|---|---|---|
|
设备转速 |
120转/分钟 |
|
|
设备外观 |
全长27米，宽2.5米，高2.6米 |
|
|
设备通径 |
220mm |
|
|
卷材直径 |
450-600mm |
|
|
牵引线速度 |
20-30米/分钟 |
|
|
卷材内孔 |
中胶52mm，水布262mm |
|
|
设备中心高 |
1.3m |
|
|
主盘制动方式 |
碟刹 |
|
|
同步性 |
各工作点均可与牵引单独同步运行，互不干扰 |
|
|
张力控制 |
高配：伺服电机根据卷材直径控制张力 |
|
|
片材与管体切割角的角度控制 |
高配：电气受程序控制自动调节 |
|
|
导电层 |
导电层在钢丝盘后部完成 |
|
|
电气控制 |
EtherCAT运动总线时时控制 |
装机总功率100.35kw |
|
1号盘 （帘布或内胶） |
伺服张力控制器 |
|
|
2号盘 （帘布） |
伺服张力控制器 |
|
|
3号盘 （帘布） |
伺服张力控制器 |
|
|
4号盘 （钢丝） |
1.整直器调整钢丝。 2.生产钢丝管时每分钟3.2米。 3.张力杆加粗。 4.数控程序调整行程，精 准无误 差。 5.钢丝锁扣插销式 6.钢丝盘背面加装中胶缠绕装置，同时可以缠绕导电丝。 |
|
|
5号盘 （中胶） |
伺服张力控制器 |
|
|
6号盘 （帘布） |
伺服张力控制器 |
|
|
7号盘 （帘布） |
伺服张力控制器 |
|
|
8号盘 （外胶） |
伺服张力控制器，增加螺旋上色带装置 |
|
|
9号盘 （水布） |
水布支撑为30mm光杆轴 |
|
|
其他要求 |
1.合股机：制动力增加防止停车松线，放线架可两种线轴通用。 2.帘布、胶片根据最 大规格 气胀轴加长至400mm，全长有效；气涨轴安装安全补偿装置； 3.每一盘后部的支撑架改为韩国缠绕支架形式。 4.最小尺寸16mm最 大尺寸到102mm； 5.配缠绳设备； 6.断料报警停车，停车延迟3-5S； 7.设备改为推拉门，门子加大方便装卸材料。 8.所有张力杆根部加粗。 9，所以张力摆杆都采用高精度行星减速机，不用弹簧。 |
|
